       主要设备：制图原理投影模型、测量测绘组合模型、测绘实训平台、测绘电脑及软件等价值约40万元的设备。
       功       能：机械制图实训室能够培养学生熟练使用各种手工绘图工具的能力，测绘常见机械零部件的能力，同时能够完成二维工程图纸的绘制，培养学生的空间想象能力和严谨的工作态度，为学生的职业能力的发展奠定良好基础。构陈列室配有专业机构陈列柜，主要包含：机构模型，齿轮模型及啮合，离合器、减速器、联轴器结构陈列柜，平面连杆机构创新设计和拼装、凸轮机构陈列柜等。学生结合理论知识的理解，观察大量丰富的实体零件、实际机械、机构模型等，对实际机械系统增加感性认识，加深理解书本知识，开阔眼界，拓宽思路，启迪创造性思维并激发创新的欲望，培养同学们的观察能力、动手能力和创新能力，培养学生的空间想象能力和严谨的工作态度，为学生的职业能力的发展奠定良好基础。
       实验项目：机械制图、测量测绘、产品检测、机械原理、3D建模、机械CAD\CAM、电子设计大赛、机械制图大赛培训等。
       面向专业：机电一体化、电子信息工程技术、移动通讯技术专业等。
       实践能力评价：制图创新综合实训室可以开展包含手工测绘、计算机绘图、机械产品测绘、工业产品设计、3D打印技术等实践项目，使学生理论教学和实验实践高度融合，培养学生对图形绘制和机械零件拆装测量及设计方面的实践操作能力，激发学生对机械工业测绘知识的兴趣，提升教学效果。

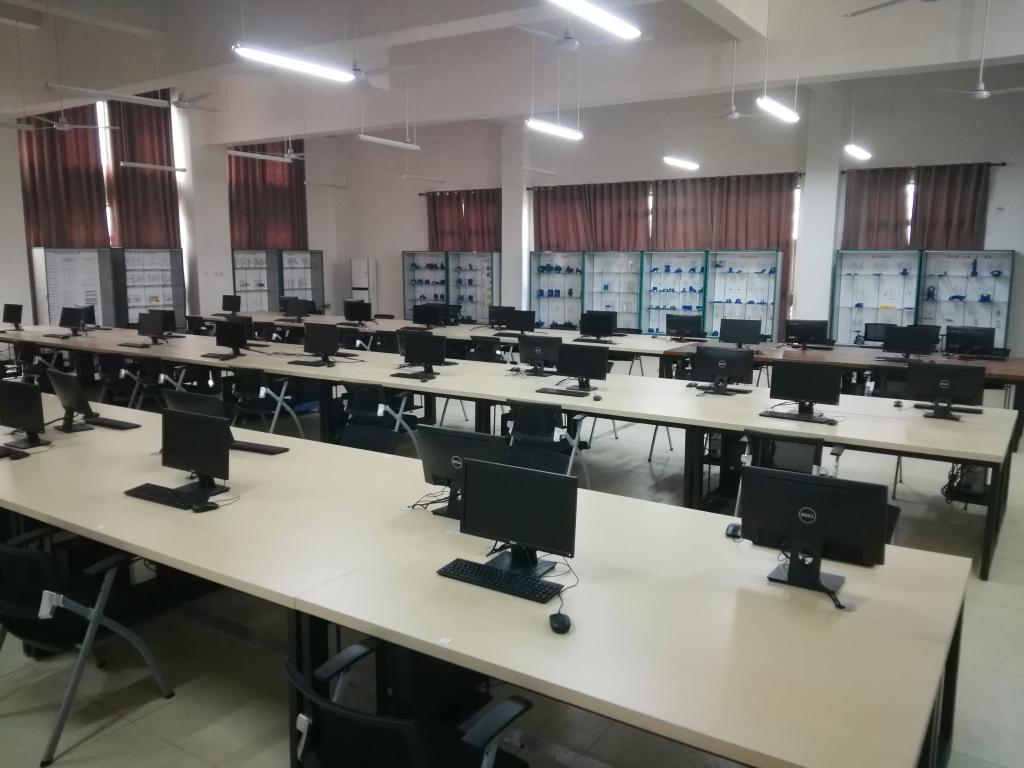

制图创新综合实训室

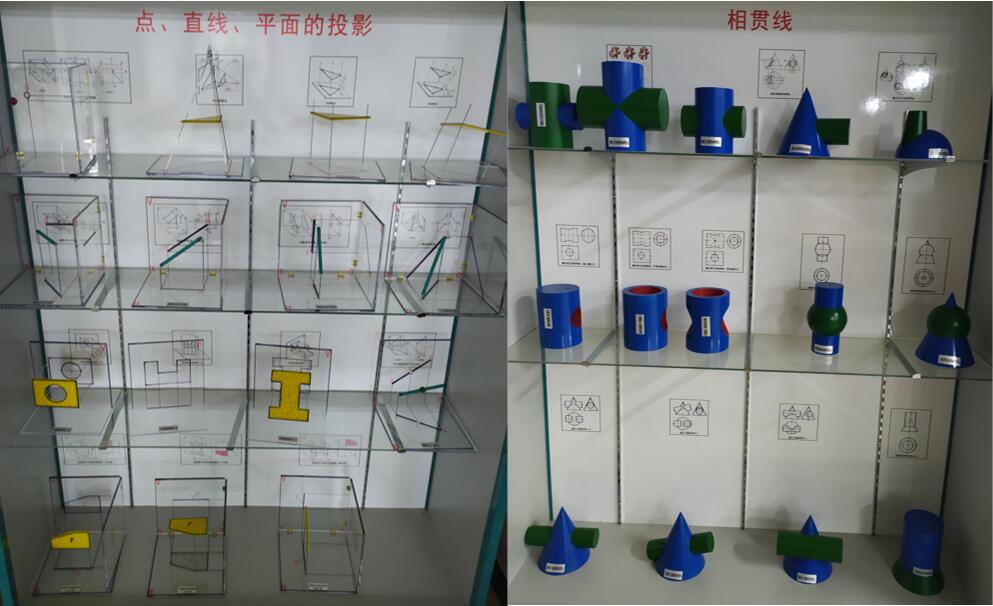

制图原理投影模型
